便携式颗粒物浓度监测仪
应用特点
- 先进的基于数字信号处理的微电荷颗粒物感应技术
- 对粉尘排放点实时监测，现场实时显示
- 在粉尘泄漏造成可视排放前进行泄漏定位
- 多种自检和自动校准功能，消除探头结垢、结露造成的误警
- 可在粉尘排放(EM系列)和物料输送(P系列)等不同场合灵活运用
- 可有效去除各种电磁干扰，具有优异的准确性、稳定性和可重复性
- 无须定期进行手工零点检查
- 美国试验与材料学会(ASTM)标准，ATEX，CE，CSA认证
- 体积小，方便携带，易于安装，并且维护方便
- 配备触摸屏，并且实体按键可以完成绝大多数的使用操作
- 可以适应恶劣的工业环境，在室外强光下可视
- 外部接插件采用航空插头，在防止意外脱落提供良好的防护，插头、插座分别配有防水防尘盖
应用原理
便携式颗粒物粉尘监测仪是以奥本Tribo.DSP 核心技术的在手持式终端，可进行数据存储、显示和管理并具有打印功能的便携式粉尘检测设备。前端探头可以适应多种恶劣工况，如高温、高湿等情况，手持终端达到IP66防护等级，并且内置电池，可以在没有交流电源的现场环境进行测量工作。手持终端的颗粒物浓度监测软件集合了数据采集、测试实例管理、数据标定、测试报告打印、操作人员管理等功能模块。可应用于环保排放点粉尘浓度的监测、除尘器的排放监测与维护、固体颗粒物气动输送流量的测量及生产过程控制领域。设备构成及软件使用

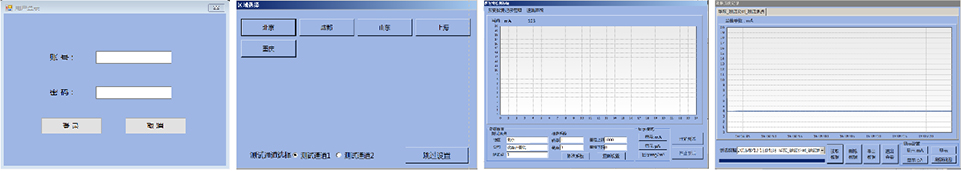

手持终端主机由机箱框架、橡胶键盘组件、包角组件、电池组件、运行指示灯、圆形军用连接器和机箱底板等部件组成。整体尺寸为286mm*189mm，四周有减震包脚，右侧为实体按键。在背部左上角有Fn按键，可以扩展实体按键的功能，在终端的左下角为电源插座，左侧为通用接口，右上角为探头信号线插座(两路输入信号线，一路接收奥本探头信号，一路接收4-20mA信号，客户可由现场情况进行额外相关参数采集，例如温度、压力等)。手持终端配有移动电源，如手持终端自带电池电量低时可由备用移动电源进行供电，备用电源体积小，方便携带和使用。颗粒物浓度监测软件集合了数据采集、测试实例管理、数据标定、测试报告打印、操作人员管理等功能模块。软件登录有管理员权限和用户权限，需在登录界面输入用户名和密码进行登录，登录后选择本次测量地点进行数据的采集和标定，同时记录标定系数，将采集的电荷信号pA值与粉尘浓度信号mg/m3值进行转换，用户可根据需要选择显示单位。数据将实时在软件画面中显示并保存，储存的历史趋势可通过点击查看历史趋势进行浏览，历史趋势也可导出进行查看和储存。
便携式设备终端处理器技术规范
| 探头输入接口 | 2路探头信号，4-20mA信号通过2芯航插，pA信号通过同轴航插 |
|---|---|
| 外形尺寸 | 外形尺寸286mm（长）×186mm（宽）×40mm（深） |
| 续航时间 | 无外接电源时工作时间2小时，可通过外部携行电源续航时间增加到约5小时。 |
| 重量 | 约2.2kg |
| 操作方式 | 电容触摸屏，表面有8个按键和一个FN键，可以切换按键功能。通过USB外接鼠标键盘 |
| 屏幕要求 | 8.4寸显示器，分辨率1024x768 |
| 防护等级 | 通过密封件和橡胶包角，可以达到防护等级IP66，1.2米抗摔 （MIL810G 碰撞试验） |
| 温度适应性 | 工作温度-20°C~50°C，湿度30%~90%（无凝结）。存储温度-20°C~80°C |
| 无线接口 | WiFi/蓝牙，3G/4G，北斗/GPS |
| 软件数据采集 | 采样频率5Hz，可以双路同时采集，允许输入相应的转换系数和单位，在屏幕上显示曲线和柱状图 |
| 软件客户管理 | 在单机中使用数据库的形式进行数据管理和检索，并且具备向大型数据库导入的能力 |
| 报表生成 | 采用内置电池的小型蓝牙打印机，可以通过软件生成报表直接发送打印 |
